Le setup du mur d'écrans est compose d'une série de machines Lenovo toutes connecté a un ou deux ecrans en VGA.

Les machines sont démarrées sur le réseau via iPXE, on utilise dnsmasq comme serveur DHCP + TFTP:

#!/bin/sh
IFNAME=enx00e04c68dc36
/sbin/ip addr replace 192.168.212.10/24 dev $IFNAME
/sbin/ip link set dev $IFNAME up
/usr/sbin/dnsmasq \
--no-daemon \
--listen-address 192.168.212.10 \
--bind-interfaces \
-p0 \
--dhcp-authoritative \
--dhcp-range=192.168.212.100,192.168.212.200 \
--dhcp-option=6,192.168.212.10 \
--dhcp-option=3,192.168.212.10 \
--dhcp-host=1C:6F:65:0D:D1:93,wall-1,192.168.212.101 \
--dhcp-host=1C:6F:65:04:F8:88,wall-2,192.168.212.102 \
--dhcp-host=1C:6F:65:0D:D2:49,wall-3,192.168.212.103 \
--bootp-dynamic \
--dhcp-boot=netboot.xyz.kpxe \
--log-dhcp \
--enable-tftp \
--tftp-root=$(pwd)

Nous utilisons un script iPXE servi via TFTP pour démarrer une image debian live modifiée (avec les paquets vlc, xserver-xorg, xinit openssh-server installés et une clé publique SSH autorisée à se connecter en temps que root):

#!ipxe
imgfree
kernel http://192.168.212.10:8042/debian-live/vmlinuz boot=live fetch=http://192.168.212.10:8042/debian-live/filesystem.squashfs initrd=initrd.magic ${cmdline}
initrd http://192.168.212.10:8042/debian-live/initrd
boot

Les images du kernel, de l'initramfs et du système de fichiers racine squashfs sont servies via nginx:

user www-data;
worker_processes auto;
error_log stderr warn;
pid /run/nginx-pxe.pid;

events {
    worker_connections 1024;
}

http {
    include /etc/nginx/mime.types;
    default_type application/octet-stream;
    sendfile on;
    access_log /dev/stdout;
    keepalive_timeout 3000;
    server {
        listen 192.168.212.10:8042;
        root /srv/tftp/;
        index index.html index.htm;
        server_name _;
        client_max_body_size 32m;
        error_page 500 502 503 504 /50x.html;
        location = /50x.html {
            root /var/lib/nginx/html;
        }
    }
}

On utilise ffmpeg pour convertir le flux initial aux bonnes dimensions en utilisant les filtres scale puis pad. On utilise VLC pour émettre un flux rtp multicast.

ffmpeg -re -stream_loop -1 -i <input_file> -map 0:v -vf "scale=2560x2048:force_original_aspect_ratio=decrease,pad=w=2560:h=2048:x=in_w/2-out_w/2:y=in_h/2-out_h/2" -c:v mpeg2video -b:v 20M -f mpegts - | cvlc - --sout="#rtp{mux=ts,dst=239.255.255.250,port=5010}"

L'émission d'un flux multicast nécessite l'installation d'une route:

ip route add multicast 239.255.255.250 dev $IFACE

On utilise un serveur X sans gestionnaire fenêtre. Puis, on utilise vlc pour decoder le flux rtp multicast avec le splitter wall pour decouper en mosaique.

cvlc --width 1280 --video-splitter=wall --wall-cols=3 --wall-rows=1 --wall-active=0

La géométrie est configurée au lancement des instances clientes, en fonction du placement des écrans:

#!/bin/sh
ssh -oStrictHostKeyChecking=no 192.168.212.101 -lroot -i ~/.ssh/videowall_ed25519 'su - user -c "DISPLAY=:0 xset dpms 0 0 0; DISPLAY=:0 cvlc --video-splitter=wall --wall-rows=2 --wall-cols=1 --wall-active=0 rtp://239.255.255.250:5010"' &
ssh -oStrictHostKeyChecking=no 192.168.212.102 -lroot -i ~/.ssh/videowall_ed25519 'su - user -c "DISPLAY=:0 xset dpms 0 0 0; DISPLAY=:0 cvlc --video-splitter=wall --wall-rows=2 --wall-cols=2 --wall-active=2 rtp://239.255.255.250:5010"' &
ssh -oStrictHostKeyChecking=no 192.168.212.103 -lroot -i ~/.ssh/videowall_ed25519 'su - user -c "DISPLAY=:0 xset dpms 0 0 0; DISPLAY=:0 cvlc --video-splitter=wall --wall-rows=2 --wall-cols=2 --wall-active=3 rtp://239.255.255.250:5010"' &

Pour desactiver la gestion de l'energie qui eteins les ecrans. On ajoute dans le script de demarrage de X les commandes suivantes:

  # Disable screen saving
  xset s off
  xset -dpms
  xset s noblank

Pour la soirée Drags & Nerds, Une station avec OBS est utilisée pour capturer les performances live et orchestrer la diffusion du flux vidéo. Le flux sortant d'OBS est envoyé vers un socket UNIX auquel est connectée une instance de ffmpeg qui re-encapsule et renvoie le flux vers VLC pour la diffusion en RTP multicast:

#!/bin/sh
mkdir -p /tmp/obs
sudo ip route add multicast 239.255.255.250 dev enp0s25 || true
ffmpeg -fflags nobuffer -re -flags low_delay -f mpegts -listen 1 -i unix:///tmp/obs/obs.sock -map 0:v -c copy -f rtp rtp://239.255.255.250:5010

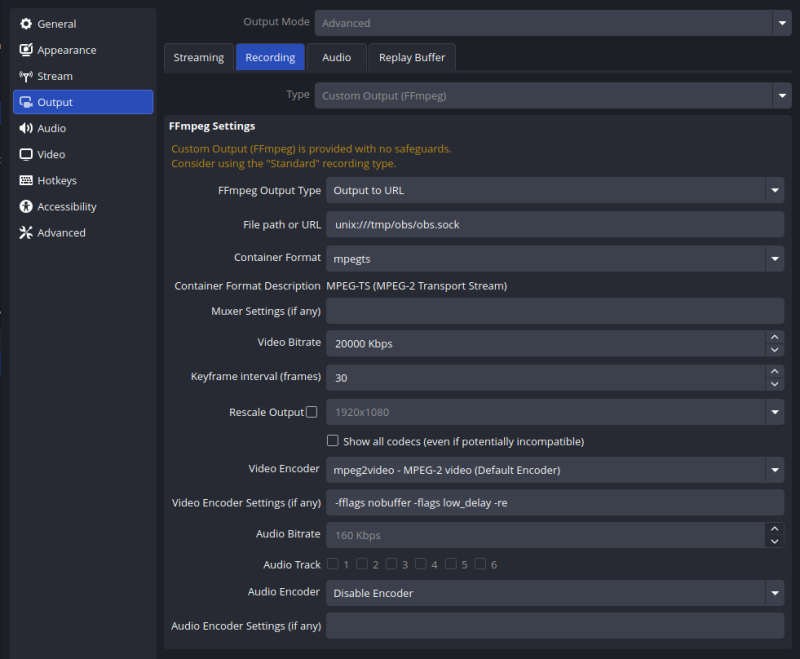

OBS est configuré pour envoyer le flux vidéo vers le socket UNIX sur lequel ffmpeg écoute:

Les différents clients récupèrent le flux RTP multicast et l'affichent via ffplay:

ffplay -noborder -fflags nobuffer -an -fast -left 0 -top 0 -x 192 -y 384 -i rtp://239.255.255.250:5010 -vf scale=w=iw:h=384:force_original_aspect_ratio=decrease,crop=w=192:h=ih,eq=brightness=-0.3

DISPLAY=:0 ffplay -sync ext -framedrop -flags low_delay -fflags nobuffer -probesize 32 rtp://239.255.255.250:5010 -fs

# 0 - 0
DISPLAY=:0 ffplay -fflags nobuffer -noborder -x 2560 -y 1024 -left 0 -top 0 -probesize 32 -framedrop -sync ext rtp://239.255.255.250:5010 -vf "scale=w=1280*4:h=1024*3:eval=frame,crop=w=2560:h=1024:x=0:y=0"

# 1 - 0
DISPLAY=:0 ffplay -fflags nobuffer -noborder -x 2560 -y 1024 -left 0 -top 0 -probesize 32 -framedrop -sync ext rtp://239.255.255.250:5010 -vf "scale=w=1280*4:h=1024*3:eval=frame,crop=w=2560:h=1024:x=0:y=1024"

# 2 - 0
DISPLAY=:0 ffplay -fflags nobuffer -noborder -x 2560 -y 1024 -left 0 -top 0 -probesize 32 -framedrop -sync ext rtp://239.255.255.250:5010 -vf "scale=w=1280*4:h=1024*3:eval=frame,crop=w=2560:h=1024:x=0:y=2048"

# 0 - 1
DISPLAY=:0 ffplay -fflags nobuffer -noborder -x 2560 -y 1024 -left 0 -top 0 -probesize 32 -framedrop -sync ext rtp://239.255.255.250:5010 -vf "scale=w=1280*4:h=1024*3:eval=frame,crop=w=2560:h=1024:x=2560:y=0"

# 1 - 1
DISPLAY=:0 ffplay -fflags nobuffer -noborder -x 2560 -y 1024 -left 0 -top 0 -probesize 32 -framedrop -sync ext rtp://239.255.255.250:5010 -vf "scale=w=1280*4:h=1024*3:eval=frame,crop=w=2560:h=1024:x=2560:y=1024"

# 2 - 1
DISPLAY=:0 ffplay -fflags nobuffer -noborder -x 2560 -y 1024 -left 0 -top 0 -probesize 32 -framedrop -sync ext rtp://239.255.255.250:5010 -vf "scale=w=1280*4:h=1024*3:eval=frame,crop=w=2560:h=1024:x=2560:y=2048"
